Podrobnosti o produktech

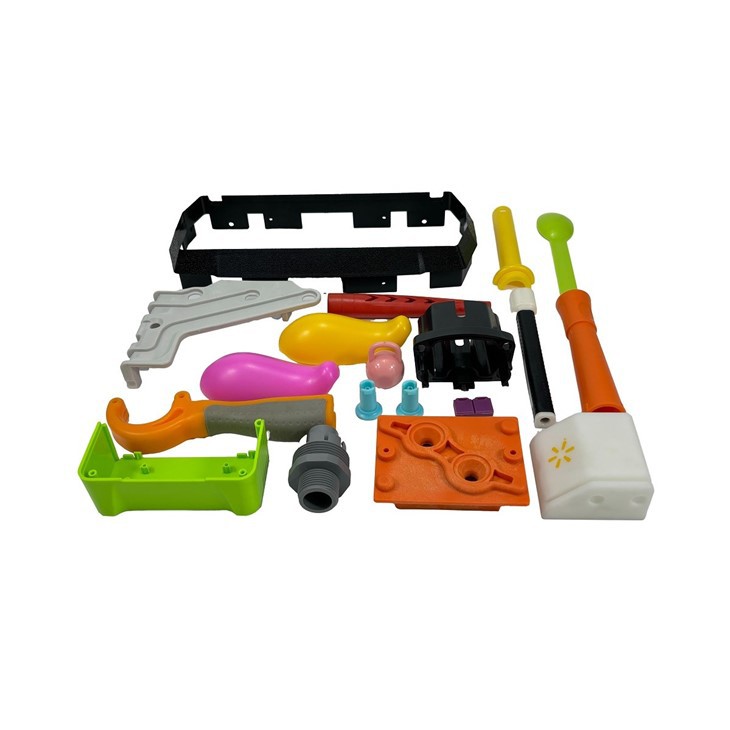

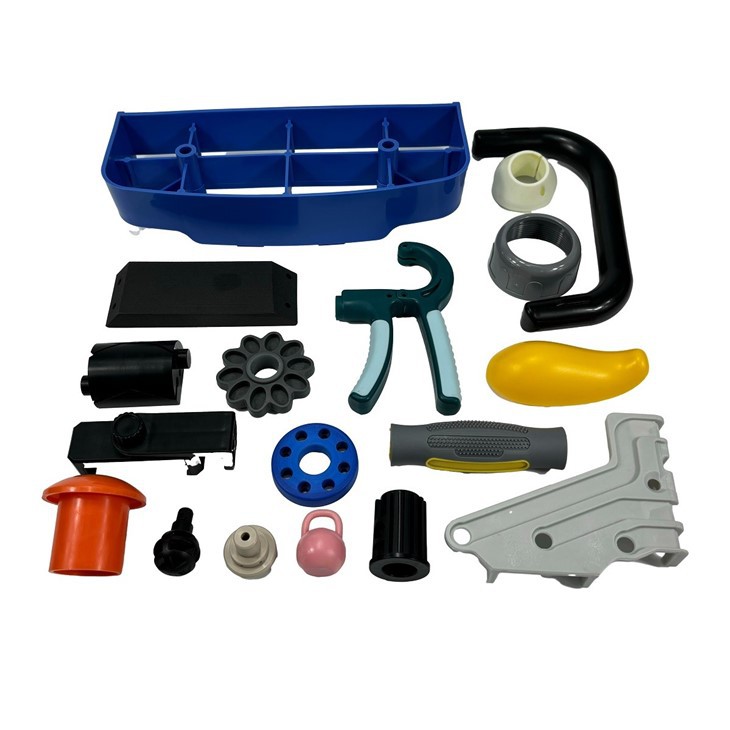

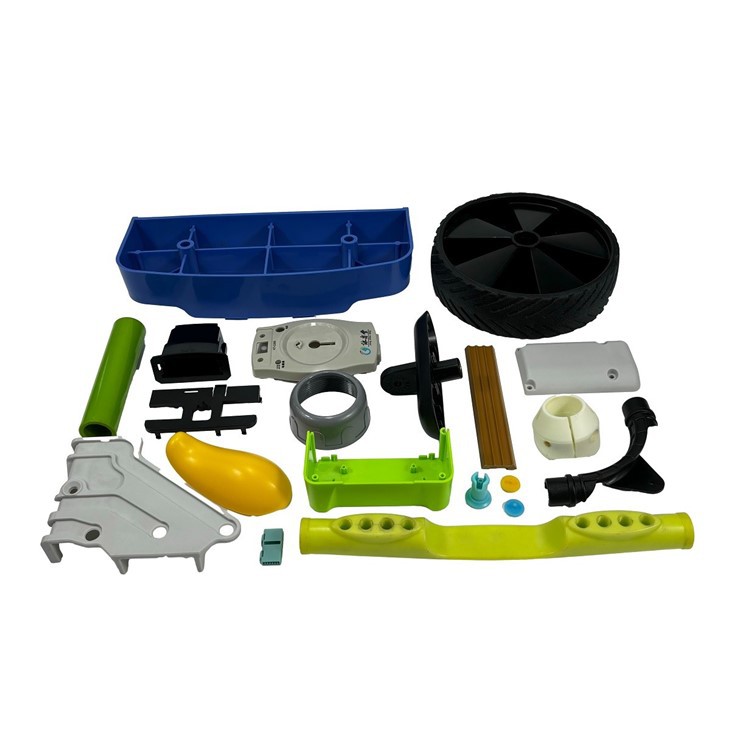

Starway prototyp plastové injekce

Prototypování vstřikování Starway je proces, který používá hliníkové, flexibilní oceli, silikonové a epoxidové formy k rychlé výrobě vzorků plastových produktů pro primární účel ověřování návrhů, testování funkčnosti a hodnocení potřeb trhu.

Výhody prototypu plastového vstřikování:
Rychlá výroba:Ideální pro rané stádia vývoje produktu, s nástroji a prototypy produkovanými za pouhých 3 dny.

Levné formy:Hliníkové formy nebo jiné měkké formy se často používají místo ocelových forem ke snížení výrobních nákladů.

Modifikovatelnost:Počáteční návrh formy je jednoduchý, což umožňuje rychlé úpravy a úpravy po produkci prototypu.

Top 5 běžných formování prototypů

Některé z výhod, nevýhod a vlastností forem jsou podrobně popsány níže.

hliníková forma

Charakteristiky hliníkových forem:
Lehký
Nižší hustota slitiny hliníku způsobuje, že forma je lehká a snadno zpracovatelná, transport a sestavení.
Snižuje to potřebu tonáže vstřikovacího stroje a snižuje náklady na používání zpracovatelského zařízení.
Vysoká tepelná vodivost
Hliníkové slitiny mají vynikající tepelnou vodivost, která výrazně zkracuje dobu chlazení a zlepšuje produktivitu lisování vstřikování.
To je obzvláště výhodné pro rychlé formování a produkci krátkého cyklu.
Snadná machinabilita
Hliník je měkčí materiál, který usnadňuje obrábění CNC, řezání, vrtání a další operace.
Produkční cyklus je krátký, obvykle pouze 3-10 dní k dokončení formy.
Nákladová výhoda
Výrobní náklady jsou nižší než ocelové formy, což je vhodné pro malé produkční projekty s omezenými rozpočty.
Složité procesy tepelného zpracování a kalení nejsou vyžadovány, což dále snižuje výrobní náklady.
Dobrá povrchová úprava
Povrch hliníku je snadno leštěn, pískoviště, eloxovaný atd., Který může splňovat určité požadavky na vzhled.

Výhody hliníkových forem:
Krátký výrobní cyklus
Od designu po dodání hliníkové formy obvykle trvají pouze 3 dny až 2 týdny, což je rychlejší než tradiční ocelové formy.
Cenově dostupné
Vhodný pro malé dávkové nebo ad-hoc výrobní potřeby může výrazně snížit počáteční náklady na vývoj.
Flexibilní
Struktura formy lze snadno upravit, což je vhodné pro rychlý proces vývoje produktu.
Vhodné pro širokou škálu produktů
Složité tvary nebo tenkostěnné díly lze vyrobit tak, aby splňovaly diverzifikované požadavky na návrh produktu.
Snadná údržba
Ošetření povrchu hliníku je jednoduché, s nízkými náklady na údržbu.

Nevýhody hliníkových forem:
Krátký život
Hliníková slitina má nízkou tvrdost a odolnost proti otěru. Obvykle dokáže odolávat pouze 500–10 000 injekcí, které nemohou uspokojit poptávku po hromadné výrobě.
Špatná tepelná odolnost
Hliník má omezenou schopnost odolat vysokých teplotách a prodloužená injekce s vysokou teplotou může vést k deformaci plísní.
Nedostatečná síla
U produktů, které vyžadují vysokou pevnost nebo injekci ultra vysokého tlaku (např. Plasty vyztužené ze skleněných vláken), nemusí být vhodné hliníkové formy.
Omezená přesnost
Ačkoli hliníkové formy mohou dosáhnout vyšší přesnosti, schopnost kontroly tolerance je stále mírně nižší ve srovnání s špičkovými ocelovými formami.

Scénáře pro hliníkové formy:
Vývoj prototypů
Ověřte proveditelnost návrhu a rychle generujte vzorky pro testování.
Malá dávková výroba
Splňte výrobní poptávku po desítkách na tisíce kusů, vhodné pro zkušební výrobu a fázi testování trhu.
Ověření produktu
Produkujte vzorky blízké hromadné výrobě pro funkční ověření nebo demonstraci vzhledu.
Krátká dodací lhůta
Aplikujte na výrobní úkoly s těsnými dodacími časy na podporu rychlého obratu.

Flexibilní ocelová plíseň

Charakteristiky měkkých ocelových forem:
Mírná síla
Tvrdost materiálu je obvykle mezi 28-32 hodinami, což může vyhovovat potřebám injekčního lišty se středním objemem (5 000 až 50 000 cyklů).
Snadnější pracovat s tvrdými ocelovými formami, schopnými odolat určité úrovni pevnosti a tlaku.
Lepší odolnost proti otěru
Měkká ocel má lepší odolnost proti opotřebení než hliníkové formy, takže je vhodná pro delší dobu cyklu.
Mírné náklady
Nižší náklady ve srovnání s tvrdými ocelovými formami, ale výrazně vyšší pevnost a životnost než hliníkové formy, vhodné pro střední produkční projekty s omezenými rozpočty.
Snadno upravujte
Vysoká houževnatost materiálu umožňuje snadno zpracovat a upravit po zkoušce formy, což podporuje optimalizaci návrhu.
Všestrannost
Lze použít k výrobě složitých struktur nebo forem s více oddavami, aby vyhovovaly široké škále potřeb produktů.

Výhody flexibilních ocelových forem:
Delší život
Obvykle podporuje desítky tisíc injekčních cyklů, takže je vhodný pro potřeby středního objemu.
Mírný doba cyklu
Rychlost zpracování je rychlejší než rychlost tvrdých ocelových forem. Ale o něco pomalejší než u hliníkových forem, s obecným výrobním cyklem asi 2-4 týdny.
Nákladově efektivní
Rovnováha mezi silou, životem a náklady. Je zvláště vhodný pro testování funkcí, výrobu pokusů a některé projekty hromadné výroby.
Vhodné pro širokou škálu plastů
Přizpůsobitelné injekční lisování většiny inženýrských plastů, včetně ABS, PC, PP atd.
Vyšší přesnost
Ve srovnání s hliníkovými formami mohou flexibilní ocelové formy dosáhnout vyšší rozměrové přesnosti a povrchové úpravy.

Nevýhody měkkých ocelových forem:
Omezená tvrdost
Slabý pro ultra vysokou tlakovou sílu vstřikování síly nebo zpracování materiálů vyztužených skleněnými vlákny
Špatná odolnost proti korozi
Náchylný k rezi ve vysoké vlhkosti nebo kyselém prostředí, vyžadující pravidelnou údržbu a aplikaci inhibitorů rzi.
Těžká váha
Těžší než hliníkové formy, což má za následek vyšší náklady na přepravu a montáž.
Dlouhověkost není tak dobrá jako tvrdé ocelové formy
Nelze podporovat dlouhodobé potřeby hromadné výroby. Není vhodné pro projekty s více než milionem cyklů.

Společné materiály pro měkké ocelové formy
P20 ocel
Běžně používaná plísní ocel s nízkou tvrdostí, tvrdost v 28-32 hodin, vhodná pro výrobu středního objemu.
Dobrá zpracovatelnost, mírný odpor opotřebení, nákladově efektivní.
718 Ocel
Plísní ocel obsahující chrom má dobrou odolnost proti opotřebení a odolnost proti korozi.
Běžně se používají při náročných injekčních formách, jako jsou průhledné části a přesné části.
Ocel S50C
Uhlíková ocel, která je levná, ale méně odolná.
Vhodné pro krátkodobé použití nebo nízkorozpočtové projekty.
Ocel Nak80
Vysoce leštěná ocel je vhodná pro výrobky vyžadující vysokou povrchovou úpravu, jako jsou kosmetické pouzdra.

Porovnání forem z měkkých oceli s jinými formami

Charakterizace	Měkké ocelové formy	Hliníkové formy	Tvrdé ocelové formy
Tvrdost	Mírný	Spodní	Vysoký
Náklady	Mírný	Spodní	Vysoký
Doba cyklu	2-4 týdny	3-10 dní	4-6 týdnů
Použitelné šarže	5,000-50,000	500-10,000	50 000 nebo více
Trvanlivost	Mírný	Relativně nízké	Relativně vysoké
Upravit obtížnost	Snadno upravujte	Velmi snadno úpravy	Těžší modifikovat

3D tiskové formy

Funkce 3D tištěných forem:
Vysoká flexibilita
Složité geometrické tvary lze vytisknout s vysokým stupněm svobody designu, což umožňuje realizaci struktur, které jsou obtížně vyrobeny tradičními metodami zpracování, jako jsou vnitřní chladicí kanály a lehký design.
Krátký výrobní cyklus
Obvykle, 1-3 dny na dokončení výroby formy, ve srovnání s tradiční formou, aby se ušetřil hodně času.
Nízké náklady
Obzvláště vhodné pro malé dávky nebo jednorázovou produkci, vyhýbání se vysoké předem investice tradičních forem.
Hmotná rozmanitost
K úpravě výkonu formy podle poptávky lze použít plast, fotocitlivá pryskyřice, kovový prášek a další materiály.
Vhodné pro návrh ověření
Prototypové formy lze rychle provést pro ověření designu produktu nebo malé zkušební výroby.

Výhody 3D tištěných forem:
Rychlá výroba
Od designu po lisování v hodinách po dny, vhodné pro rychlou iteraci a ověření.
Nízké náklady
Eliminuje potřebu drahé tradiční plísní oceli a obráběcího zařízení, díky čemuž je zvláště vhodná pro produkci s nízkým objemem a experimentální projekty.
Komplexní výroba struktury
Snadná implementace vnitřních struktur, tvarovaných povrchů a funkční optimalizace, jako jsou hydrodynamické chladicí kanály.
Snížený materiál
Aditivní výroba používá pouze potřebné materiály a je šetrnější k životnímu prostředí než tradiční procesy řezání.
Podpora optimalizace návrhu
Flexibilita pro úpravu návrhů plísní podle potřeby během výroby, aby se rychle přizpůsobila změnám poptávky.

Nevýhody 3D tištěných forem:
Kratší životnost
Ve srovnání s tradičními ocelovými formami jsou formy 3D tištěné potištěné méně odolné a nejsou vhodné pro dlouhodobé použití při vysokých tlacích a vysokých teplotách.
Omezená kapacita nesoucí zátěž
Zejména formy vyrobené z plastu nebo pryskyřice se snadno deformují nebo poškozují v procesu injekce nebo odcizení.
Omezená přesnost a kvalita povrchu
Textura tištěné vrstvy může vyžadovat další zpracování a povrchová úprava není tak dobrá jako tradiční formy.
Materiální omezení
Přestože je k dispozici technologie kovového 3D tisku, náklady jsou vysoké a běžné pryskyřice nebo plastové formy jsou omezeny v jejich použitelnosti.
Nedostatečná dávková kapacita
Vhodné pro výrobu nebo validaci pro malé dávkové zkoušky, ale není vhodné pro dlouhodobou hromadnou výrobu.

Výběr materiálu pro 3D tiskové formy:
Fotocitlivá pryskyřice
Vhodné pro test nebo ověření lisování v injekci malé dávky, s lepší přesností formování a detailním výkonem.
Plast (např. PLA, ABS)
Formy vytištěné pomocí technologie FDM, nízké náklady, ale nižší tepelné odolnosti a síla.
Kovy
Formy vytištěné kovovým práškem (např. Nerezová ocel, slitina hliníku) jsou vhodné pro potřeby s vysokou pevností a vysokou přesností s vyššími náklady.
Kompozitní materiály
Tisk plísní prostřednictvím vyztužených plastových nebo kompozitních materiálů pro zvýšenou trvanlivost a funkčnost.

Porovnání 3D tištěných forem a tradičních forem:

Charakterizace	3D tiskové formy	Tradiční formy
Výrobní cyklus	1-3 dny	2-6 týdnů
Náklady	Dolů na střední	Střední až vysoko
Použitelná velikost šarže	Malá množství (<1000 pieces)	Large quantities (>5000 kusů)
Flexibilita výroby	Vysoký	Nízký
Životnost	Krátký	Dlouho
Komplexní struktura	Snadná realizace	Tvrdá realizace

Silikonová forma

Rysy silikonových forem:
Vysoká flexibilita a obchodovatelnost
Silikonový materiál má dobrou flexibilitu a tažnost. A mohou přesně replikovat detaily povrchu formy matky, vhodné pro složité geometrické tvary.
Odolnost s vysokou teplotou a chemická stabilita
Vysoce kvalitní silikonové formy jsou obvykle odolné vůči vysokým teplotám (-60 stupňů až 250 stupňů) a jsou odolné vůči většině chemikálií.
Nízké náklady
Nízké výrobní náklady jsou zvláště vhodné pro výrobu malých lotů a rychlé prototypování.
Krátký výrobní cyklus
Proces výroby je jednoduchý, obvykle 1-3 dny k dokončení produkce plísní a jeho uvedení do používání.
Široký rozsah aplikací
Lze použít k formování široké škály materiálů, včetně pryskyřic, polyuretanu, vosku, kovů s nízkým tání, atd.

Výhody silikonových forem
Jednoduchá výroba
Jednoduchý výrobní proces, není potřeba komplexního vybavení nebo procesů.
Nízkonákladová přizpůsobivost
Ideální pro výrobu malé dávky nebo rychlé prototypování, s významnými úsporami nákladů na rozvoj.
Vysoká přesnost reprodukce
Může přesně reprodukovat detaily hlavní formy, včetně drobných textur a složitých struktur.
Flexibilní
Snadné uvolnění formy a vyhýbání se poškození hotového produktu.
Široký výběr materiálů
Lze použít k formování široké škály materiálů, jako je pryskyřice, polyuretan, sádra a kovy nízkého tání.

Nevýhody silikonových forem:
Krátký život
Ve srovnání s kovovými formami mají silikonové formy kratší odolnost proti opotřebení a délku života. A obecně může produkovat desítky až stovky produktů.
Omezené mechanické vlastnosti
Silikonové formy mají nízkou tvrdost a sílu, což ztěžuje odolání vysokotlakého nebo vysokoteplotního vstřikování.
Nedostatečná rozměrová stabilita
Silikonové formy jsou náchylné k deformaci v důsledku opakovaného použití, což ovlivňuje rozměrovou přesnost produktů.
Citlivý na životní prostředí
Silikonové materiály jsou náchylné k vlhkosti a teplotě a je třeba je uložit za vhodných podmínek.

Výběr materiálu silikonové formy:
Průhledný silikon
Pro vysoce přesné formy a vizuální formy.
Silikon s vysokou tvrdostí
Poskytuje lepší odolnost proti otěru a rozměrovou stabilitu a je vhodná pro výrobu malých dávek.
Silikon potraviny
Používá se pro výrobu potravin, jako jsou čokoládové a dortové formy.
Průmyslový silikon
Vhodné pro výrobu průmyslových dílů, jako jsou automobilové díly, těsnění atd.

Epoxidová pryskyřičná forma

Charakteristiky forem epoxidové pryskyřice:
Vysoká pevnost a odolnost proti opotřebení
Epoxidová pryskyřice ztuhne a vytvoří tvrdý povrch, který vydrží vysoký mechanický napětí, vhodné pro komplexní procesy a dlouhodobé používání.
Dobrá chemická odolnost
Odolná vůči kyselině, alkalii a většině chemických rozpouštědel, zejména vhodná pro lisování kompozitních materiálů pro impregnaci pryskyřice.
Vynikající tepelná stabilita
Epoxidové pryskyřičné formy vydrží vysoké teploty (obvykle 120 stupňů -180 stupňů, speciální epoxid vydrží až 250 stupňů), vhodné pro proces formování horkého lisu.
Vysoká dimenzní přesnost
Nízké zmenšení vytvrzování (obvykle menší než 1%) udržuje přesnost detailů a tvaru hlavní formy.
Vysoká hladkost povrchu
Povrch formy může být leštěn na zrcadlový efekt, což pomáhá zlepšit kvalitu hotového produktu a efekt uvolňování.

Výhody formy epoxidové pryskyřice:
Relativně nízké výrobní náklady
Nižší náklady než kovové formy, vhodné pro výrobu malých šarží a prototypování.
Lehký
Ve srovnání s kovovými formami mají epoxidové pryskyřičné formy lehčí hmotnost, což je usnadňuje manipulaci a manipuluje.
Vysoká odolnost proti korozi
Odolný vůči široké škále chemických rozpouštědel a materiálů, prodlužující životnost formy.
Vysoká flexibilita zpracování
Vlastnosti plísní mohou být upraveny výplními nebo jinými výztužnými materiály tak, aby vyhovovaly široké škále procesních potřeb.
Schopnost rychlého formování
Krátký výrobní cyklus, vhodný pro rychlou reakci na tržní poptávku.

Nevýhody formy epoxidové pryskyřice:
Omezená trvanlivost
Ve srovnání s kovovými formami jsou formy epoxidové pryskyřice méně odolné vůči nárazu a otěru. A jsou vhodné pro malou a střední hmotnostní výrobu.
Nižší tepelná vodivost
Tepelná vodivost je nižší než kovové formy, což může snížit produktivitu v některých procesech vytápění.
Požadavky na vysoké demolody
Při demontáži je snadné poškodit povrch formy, takže je nutné použít vysoce kvalitní činidlo uvolňování formy.
Snadno se deformuje ve velké velikosti
Formy velké velikosti mohou být deformovány pod stresem nebo vysokoteplotním prostředím.

Péče a údržba forem epoxidové pryskyřice:
Vyčistěte povrch
Po každém použití očistěte povrch formy, abyste zabránili poškození zbytků na formě.
Pravidelná kontrola
Pravidelně kontrolujte plíseň z hlediska trhlin, deformace nebo opotřebení.
Použití agenta uvolňování plísní
Před každým použitím aplikujte agenturu uvolnění rovnoměrně ke snížení poškození povrchu formy.
Skladovací prostředí
Skladujte formu na suchém a chladném místě, vyvarujte se přímého slunečního světla nebo vysokoteplotního prostředí.
Oprava a renovace
Pokud je forma poškozena, může být opravena materiálem epoxidové pryskyřice pro prodloužení životnosti formy.

Srovnávací tabulka počtu, kolikrát je použita forma

Srovnávací tabulka počtu, kolikrát se používá prototypová forma

Typ plísně	Výrobní cyklus	Počet použitýchkrát	Použitelné scénáře
Hliníková forma	5-15 dní	Asi 500-1000krát	Vhodné pro výrobu malých dávek nebo vývoje prototypů, méně častého používání, vhodné pro rychlé prototypování.
Flexibilní ocelová plíseň	10-30 dní	Asi 5000-10000krát	Vhodné pro malou a střední produkci dávek, delší životnost, vhodná pro hromadnou výrobu se středním přesností.
Silikonová forma	2-7 dní	Asi 10-50krát	Vhodné pro rychlé prototypování, výrobu malých dávek nebo uměleckých děl atd. Omezené použití, snadno poškozené, vhodné pro díly se složitými tvary.
3D tiskové formy	1-7 dní	Asi 10-100krát	Vhodné pro nízko objemové výroby, prototypování nebo komplexní části tvaru, ale špatná trvanlivost a není vhodná pro dlouhodobé používání.
Epoxidová pryskyřičná forma	5-10 dní	Asi 100-500krát	Použitelné pro malou a střední hmotnostní výrobu, vyšší přesnost, relativně častější použití, ale stále méně trvanlivé než kovové formy.

Jak si vybrat nejlepší vhodnou injekční formu?

Ukázkové množství

Vyberte 3D tiskovou plíseň nebo silikonová forma pro malé množství; Vyberte hliníkovou plísně nebo měkkou ocelovou formu pro střední množství.

Požadavky produktu

Formy z hliníku nebo měkké oceli pro vysokou přesnost a povrchovou úpravu.

Časové náklady

Když je čas těsný, zvolte 3D tiskovou formu nebo silikonovou formu.

Rozpočtové omezení

Při nízkém rozpočtu si vyberte epoxidovou pryskyřici nebo silikonová forma.

Je třeba poznamenat, že výběr všech prototypů pro vstřikování by se měl nejprve odkazovat na vlastní požadavky a cenu produktu, na kombinaci dvou za účelem výběru nejvhodnějších prototypových forem

Klíčové faktory při návrhu nástroje Injection Molding

Požadavky produktu

1.Velikost produktu, tvar a funkční požadavky.

2.Požadavky na kvalitu povrchu (např. Lesk, textura).

Výběr materiálu

Vlastnosti plastových materiálů, jako je plynulost, smršťování a vysokoteplotní odpor.

Životnost plísní

1.Odolnost proti opotřebení a tvrdost materiálu formy (např. P20, H13 ocel atd.).

2.Proces povrchového ošetření (např. Chrome, nitriding) pro prodloužení životnosti.

Přesnost zpracování

Zajistěte přesné přizpůsobení mezi díly plísní, abyste se vyhnuli vadám, jako jsou létající hrany a deformace produktů.

Účinnost chlazení

Konstrukce chladicího systému přímo ovlivňuje doba cyklu formování a účinnost výroby.

Efektivita výroby

Zda použít design s více kavtností, automatizované demontáže atd. Ke zlepšení rychlosti výroby.

Injekční formování Průměrné odkaz na životnost

Průměr typu formy	Hliníková forma
Běžná ocelová plíseň	500 000 ~ 1 000 000 časů
Vysoce kvalitní ocelová plíseň	1 000 000 ~ 2 000 000 časů a více
Hliníková forma	10 000 ~ 100 000 časů

Podrobnější data níže

Hlavní produkt	Plastová injekční forma, lékařská díla, IML/IMD, injekční plíseň 2K, silikonová gumová forma, lití, prototyp, frézování CNC, CNC otáčení ...
Formát souboru	SolidWorks, Pro/Engineer, Auto CAD, PDF, JPG, Vzorek
Plastový materiál	HIPS ABS, PC, PP, PS, POM, PMMA, PE, AS, PPSN, PBT, PA66, PC/ABS.ETC
Dodací doba plísní	20-35 dní, záleží na velikosti a struktuře produktu
Hromadná dodací lhůta	25-30 dnů, záleží na velikosti a struktuře produktu
Rozsah hmotnosti produktu	1g až 5000 g
Přesnost plísní	+/- 0,01 mm
Životnost plísní	300 K-500k výstřely, aktualizace forem zdarma
Dutina plísní	Jedna dutina, multi-tvůrce.
Běžecký systém	Horký běžec a studený běžec.
Zařízení	1.Tooling Development Machinery: Swiss Mikron s vysokou účinností obrábění, švýcarský mikron vysokorychlostní CNC obrábění Centrum, Japonsko Makino CNC frézovací obráběcí centrum, Tchaj -wanské hlavy CNC obráběcí centrum, švýcarské Charmilles EDM obráběcí centrum, Japonsko Makino Edge 3S Sticker EDM ... 2. Komponenta dokončovací stroje: Henghui Sing & Bio-Padding Machine, 100 000 stupňů stříkací linie oleje ... 3. Injekční machátra: Toyo plně elektrický vstřikovací stroj Si-pět, injekční stroj Yizumi, injekce Donghua Stroj, haitské stroje, injekční stroj Sumitomo, haitský dvojitý formovací stroj ...
Vstřikovací stroje	Podle přesnosti produktu na výběr různých modelů 80T, 120T, 250T, 450T, 800T, 1200T vstřikovací stroj.
Povrchové úpravy	Leštění, malování, chroming, eloxování, kartáčování, hedvábné screening, přenos vody, řezání laseru, kožená krytina, textura, sanbasting, zlacená, UV malba…
Barva	Bílá, černá, červená, modrá..et. Podle požadavku zákazníka.
Inspekce	100% inspekce QC, QA před odesláním.
Aplikace	Všechny druhy automobilů náhradních rolí, strojní zařízení, domácí spotřebič, elektronické výrobky, zdravotnické prostředky, papírnictví, počítače, spínače napájení, miniaturní spínače, architektura, komodita a zařízení A/V, hardware a plastové formy, sportovní vybavení a Dary a další.
Systém kontroly kvality	Certifikace systému správy kvality ISO9001.
Balík	Podle požadavku zákazníka

Naše služby

Injekční formování design a inženýrství

1.Design plísní se 4 inženýry se 5-10 lety zkušeností
2.3D pevné modelování
3.Přizpůsobení parametrů procesu
4.Analýza toku plísní

Zobrazit více

Injekční lisování

1.Interní zpracování a výroba plísní („Nikdy outsourcujeme!“)
2.100+ Precizní obráběcí zařízení na světové úrovni
3.Tolerance ± 0,001 mm
4.Certifikované standardy ISO 9001

Zobrazit více

Produkce plastových dílů

1.20+ 35 tuny - 1200 TONS Vstřikovací formovací stroje
2.Stovky termoplastických materiálů na výběr
3.Přísná kontrola kvality: IQC, IPQC, FQC
4.Přizpůsobené balení a balení po lisování

Zobrazit více

Typy injekčních formovacích forem:

Klasifikováno podle počtu plísních dutin:
- Forma s jednou oddanou:Formování jednoho produktu najednou, vhodný pro malé dávky nebo vysoce přesné produkty.
- Forma s více kovtovou:formování více produktů najednou, zlepšuje účinnost výroby, vhodná pro hromadnou výrobu.
Klasifikováno podle struktury plísní:
- Dvě desková forma:Jednoduchá struktura, vhodná pro obecné plastové výrobky.
- Forma tří platenu:Zvyšte separační funkci systému lití, vhodné pro složité produkty nebo vícebodové krmení.
Klasifikováno podle aplikace:
- HOT BUNDNER PLAMS:Snižte odpad a zlepšujte účinnost formování zahříváním systému běžce.
- Studené běžecké formy:Tradiční formy jsou nižší náklady, ale produkují více šrotu.

Struktura injekčních formovacích forem:

Hlavní komponenty formy:
Dynamická a pevná forma:Forma se skládá z dynamické formy (namontované na pohyblivé šabloně vstřikovacího stroje) a pevné formy (namontované na pevné šabloně), která je uzavřena za účelem vytvoření dutiny formy.
- Dutina a jádro:Dutina určuje tvar produktu a jádro tvoří vnitřní strukturu produktu.
- Systém nalévání:Zahrnuje hlavní průtokové kanály, potrubí, brány a studené kapsy, které se používají k přepravě plastové taveniny do dutiny formy.
- Chladicí systém:Pomáhá roztavenému plastu rychle ztuhnout a formovat přes chladicí vodní cesty.
- Výfukový systém:Vyčerpává vzduch nebo roztavení plynu z dutiny formy, aby se zabránilo vadám.
- Systém demontáže:včetně kolíků vyhazování, push desek atd., Slouží k vysunutí lisovaného produktu z formy.
Pomocná struktura:
- Vodicí sloup a pouzdra vodicího sloupu:Zajistěte přesnost zarovnání pohyblivých a pevných forem.
- Plísní základna:Opravuje a podporuje komponenty formy a poskytuje sílu a stabilitu.

Zobrazovací list materiálu

Materiál	Doporučená tloušťka stěny [mm]	Doporučená tloušťka stěny [palce]
Polypropylen (PP)	0.8 - 3.8 mm	0.03'' - 0.15''
Abs	1.2 - 3.5 mm	0.045'' - 0.14''
Polyethylen (PE)	0.8 - 3.0 mm	0.03'' - 0.12''
Polystyren (PS)	1.0 - 4.0 mm	0.04'' - 0.155''
Polyuretan (pur)	2.0 - 20.0 mm	0.08'' - 0.785''
Nylon (PA 6)	0.8 - 3.0 mm	0.03'' - 0.12''
Polykarbonát (PC)	1.0 - 4.0 mm	0.04'' - 0.16''
PC/ABS	1.2 - 3.5 mm	0.045'' - 0.14''
POM (Delrin)	0.8 - 3.0 mm	0.03'' - 0.12''
Nahlédnout	1.0 - 3.0 mm	0.04'' - 0.12''
Silikon	1.0 - 10.0 mm	0.04'' - 0.40''
